液壓基礎理論
發布時間：2017-03-03 點擊：1674次
|
|
|
流量 |
液壓泵產生流量。 |
|
壓力 |
液流受到阻力就會產生壓力。 |
|
|
 |
|
|
 |
|
|
|
|
|
帕斯卡原理 |
在一定體積的液體上的任意一點施加的壓力，能夠大小相等地向各個方向傳遞（圖1）。
 |
|

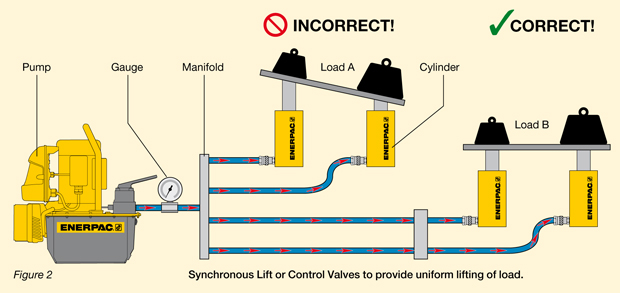

這就意味著當使用多個液壓缸時，每個液壓缸將按各自的速度拉或推，而這些速度取決于移動負載所需的壓力（圖2）。
在液壓缸承載能力范圍相同的情況下，承載最小載荷的液壓缸會首先移動，承載最大載荷的液壓缸最后移動（負載A）。
為使所有油缸同步運動，以使每個點以相同的速度頂起負載，系統中必須使用控制閥（見閥門章節）或同步頂升系統元件（見液壓油缸章節）。（負載B） |
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
力 |
一個液壓油缸產生的力等于液壓壓力乘以液壓缸有效面積。（請見液壓油缸選擇表） |
|
例 1
一個RC-106液壓油缸的有效面積14,5 cm2 在700 bar下將產生多大的力?
力 = 7000 N/cm2 x 14,5 cm2 = 101500 N = 101,5 kN
= 7000 N/cm2 x 14,5 cm2 = 101500 N = 101,5 kN
例 2
一個RC-106液壓油缸提升7000 kg需要多大的液壓力?
液壓力 = 7000 x 9,8 N ÷ 14,5 cm2 = 4731,0 N/cm2 = 473 bar.
例 3
一個RC-256液壓油缸要產生190.000 N的力，要多大的液壓力?
液壓力 = 190.000 N ÷ 33,2 cm2 = 5722,9 N/cm2 = 572 bar.
例 4
4個RC-308液壓油缸要產生800.000 N的力， 要多大的液壓力?
液壓力 = 800.000 N ÷ (4 x 42,1 cm2) = 4750,6 N/cm2 = 476 bar.
因?yàn)?個油缸同樣使用，有效作用面積應當是單個油缸有效作用面積乘以油缸個數。
例 5
一個CLL-2506液壓油缸當壓力為 500 bar時，理論上液壓缸能獲得多大的力?
力 = 5000 N/cm2 x 366,4 cm2 = 1.832.000 N = 1832 kN |
已知兩個參數的情況下可使用該公式計算出第三個參數。 |
|
|
|
|
|
液壓缸
所需油量 |
液壓缸所需油量等于液壓油缸有效面積乘以行程。* |
|
例 1
一個RC-158 液壓油缸的有效面積 20,3 cm2 行程為 200 mm 需要多少油量?
油量 = 20,3 cm2 x 20 cm = 406 cm3
例 2:
一個RC-5013液壓缸的有效面積71,2 cm2 and 行程為 320 mm. 問需要多少油量?
油量 = 71,2 cm2 x 32 cm = 2278,4 cm3
例 3:
一個RC-10010 液壓油缸的有效面積133,3 cm2 行程為260 mm. 問需要用多少油量?
油量 = 133,3 cm2 x 26 cm = 3466 cm3
例 4:
使用4個RC-308液壓油缸，每個的有效面積42,1 cm2 行程為209 mm. 問需要多少油量?
每個油缸油量 = 42,1 cm2 x 20,9 cm = 880 cm3
總共所需油量: 3520 cm3 |
 |
|
|
|
* 提示：這些只是理論實例，不適合于高壓油的計算，因?yàn)楦邏合掠偷捏w積變化不能忽略。
 |
|
